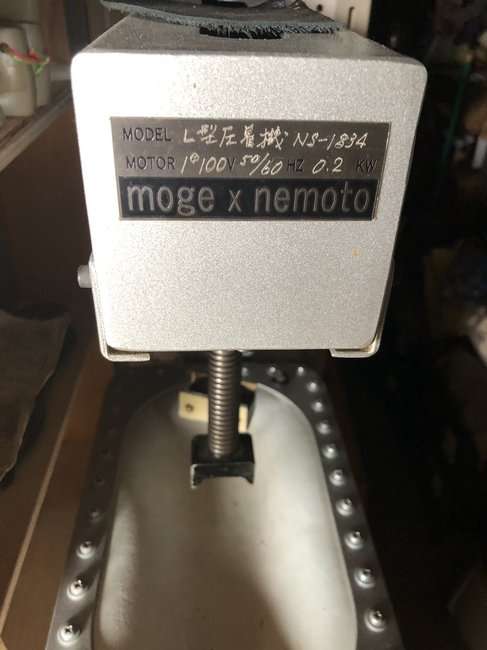

根本製作所のL型靴圧着機のエアーバルブ交換
2025/05/29

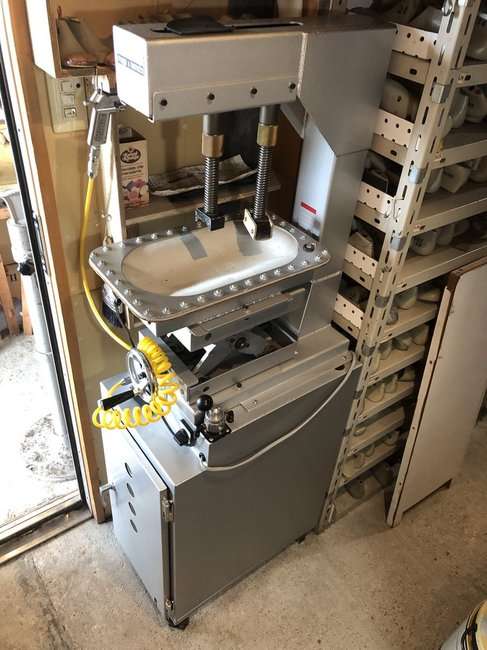

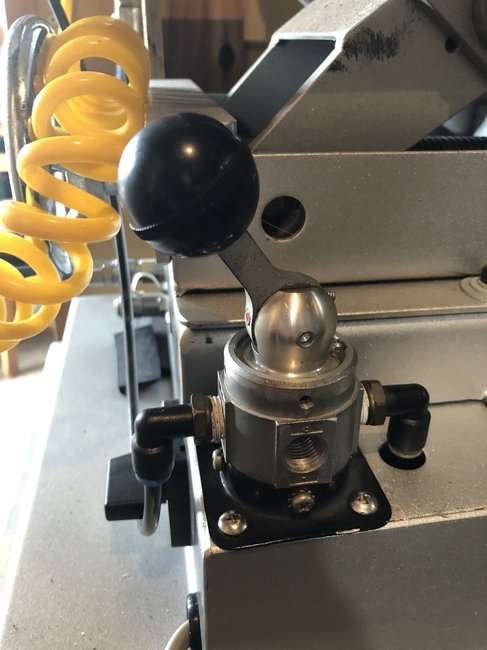

八幡工房の靴機械、根本製作所のL型靴圧着機のエアーバルブからエアー漏れ
根本製作所のL型靴圧着機のエアーバルブからエアー漏れがありバルブを開けて
エアーがいっぱいになるとバルブ３ポートのIN・OUT・排気のポートから空気が少しずつ漏れ出して
このままでは使えないので取り外して確認してみる、
きっと中のゴムのパッキンが劣化してそこから
空気が漏れて空気がなくなると圧着機の圧力が下がってモーターが回りっぱなしになりかも・・
スナップリングを外してみる、ゴムのパッキンが割れて使えない状態なので部品が出るか聞いてから
修理をします。
取り外し

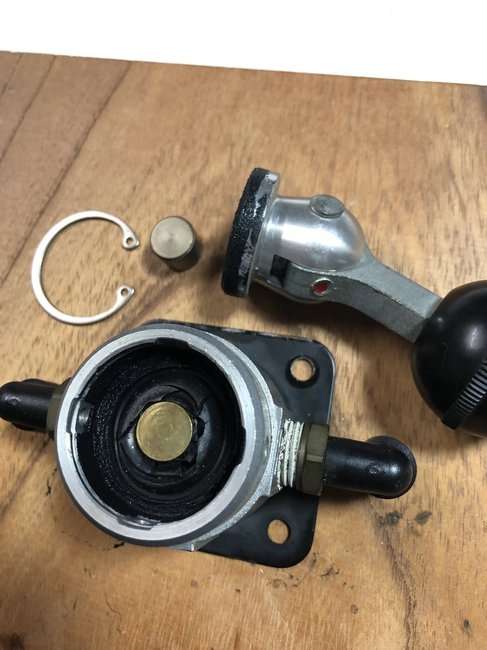

ピンを外して中を確認、劣化して亀裂が・・・
株コガネイにパッキンのようなゴムが部品で出るか聞いたらダメで、
新品の同等品を発注、20年前と同じ型で変わらずあるのは助かる。

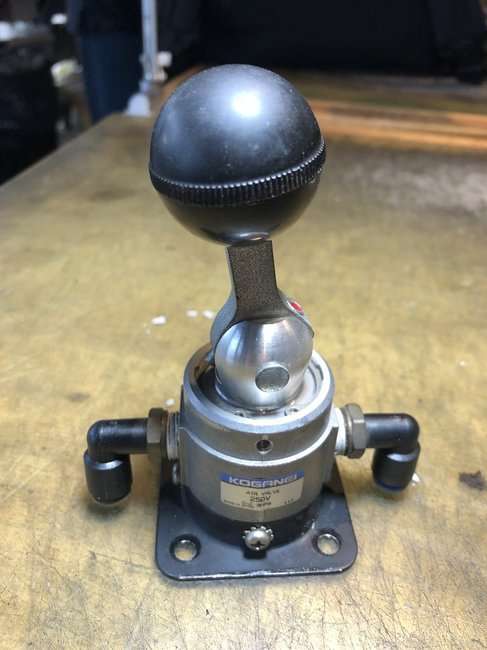

KOGANEI（コガネイ） エアーバルブ250V 使用圧力0.9MPa 3ポート
購入金額7,258円

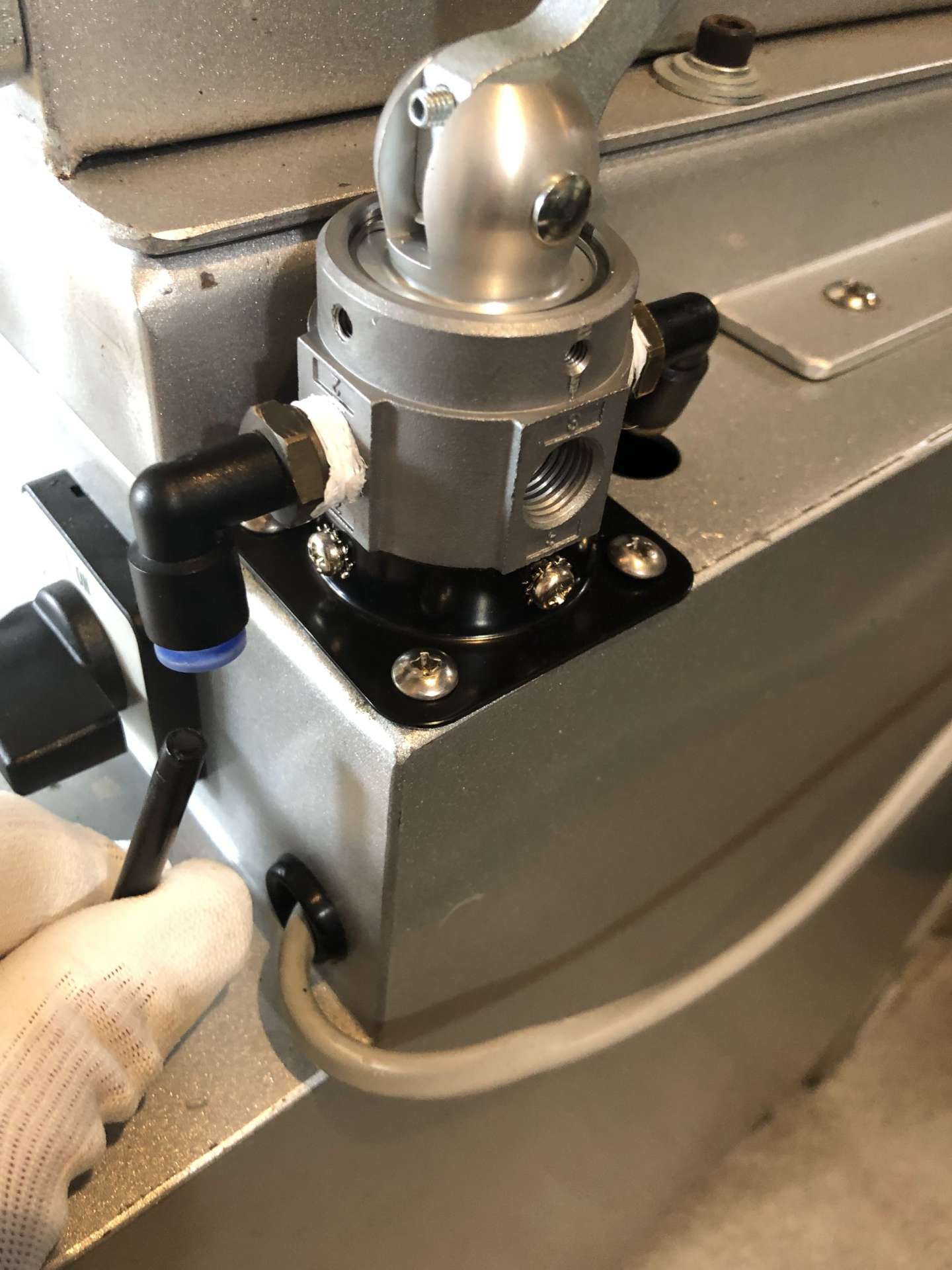

※交換は簡単でホース外すのは、わかれば簡単でホースのつなぎ口の浮いてるのを押し込んでホースを引き抜く 取り付けは簡単で奥まで差し込むだけ

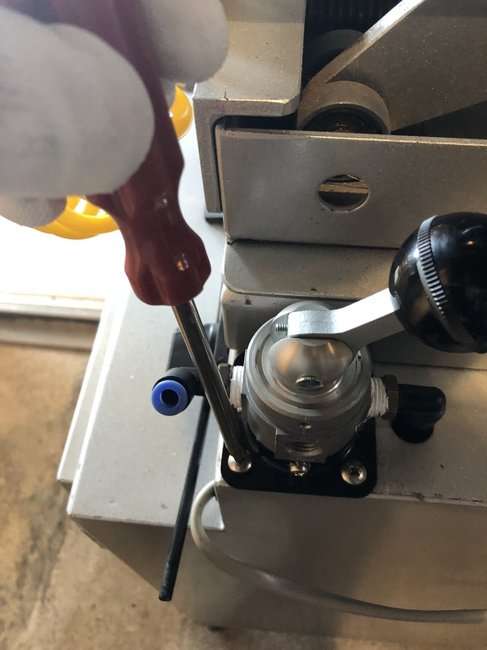

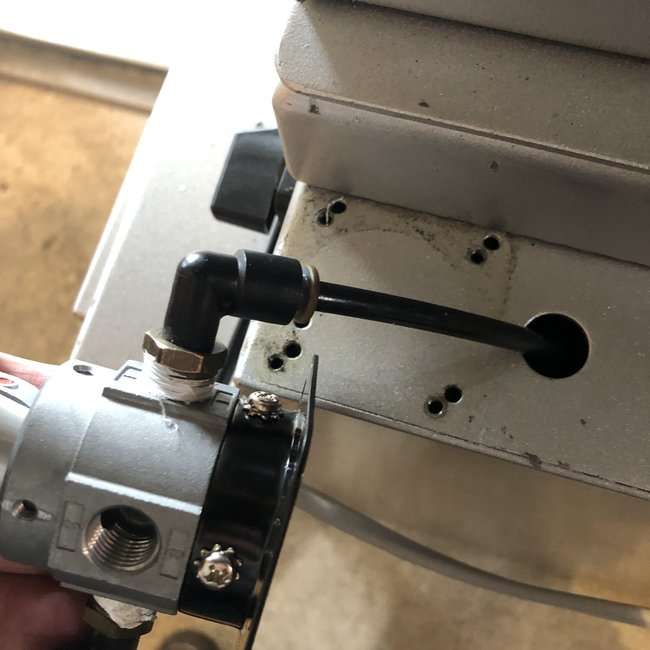

エアーバルブのベースの4本のネジを外すと簡単に取れます。

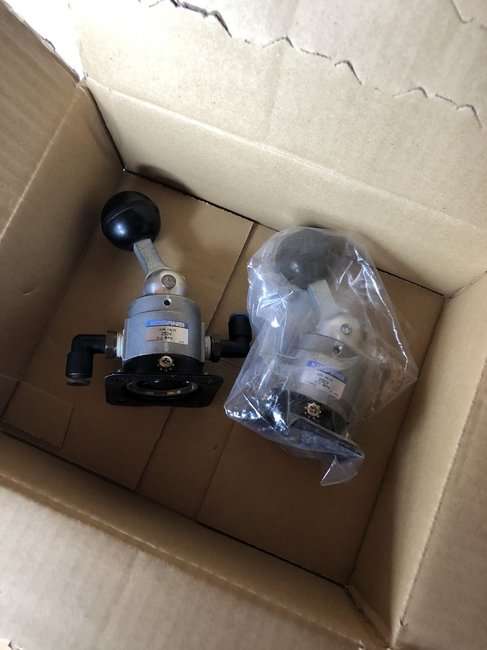

右が新しい物
新しいバルブにプッシュジョイントを古い物から外して新しいものに付け替えをする

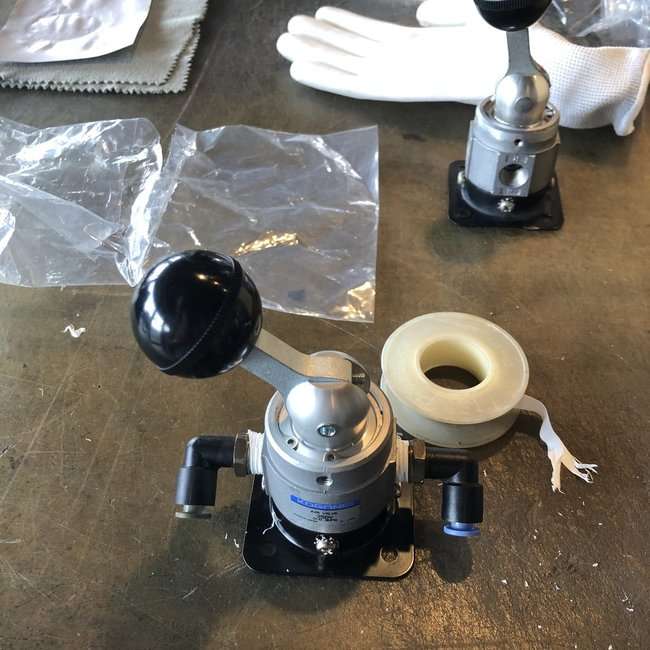

シールテープを巻き直して取付

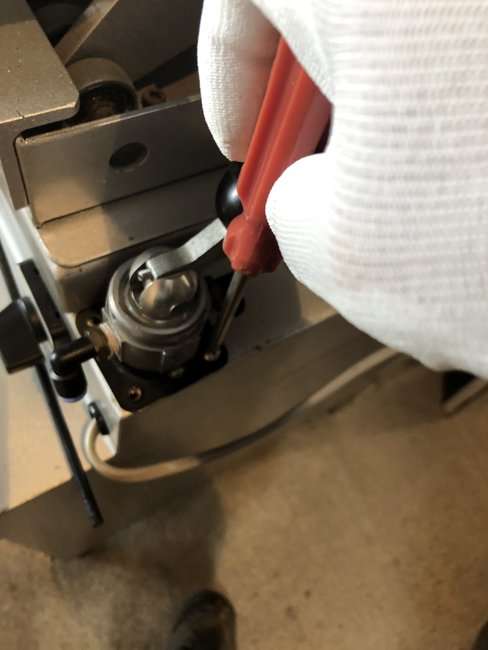

組み付け前に後側のホースを先にはめ込んでバルブを本体の4本ネジを固定、
前の方のホースを差込んで完了！
部品も古くなると、機械の故障につながり日頃のメンテナンスが大事ですね。
